Abbildung ähnlich

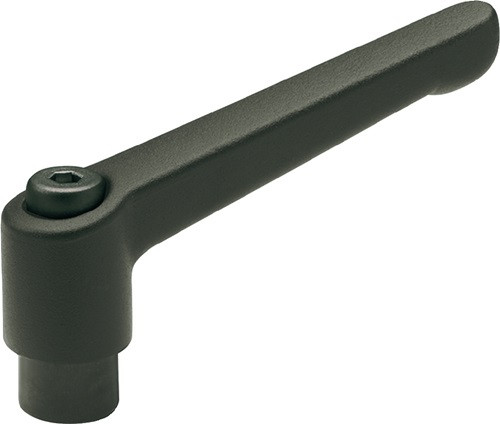

Verstellbarer Klemmhebel GN 300 d1 M 16mm l1 108mm IG GANTER
4601000499
auf Anfrage
je 1
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 |
| Bestellschritt | 1 |
Beschreibung

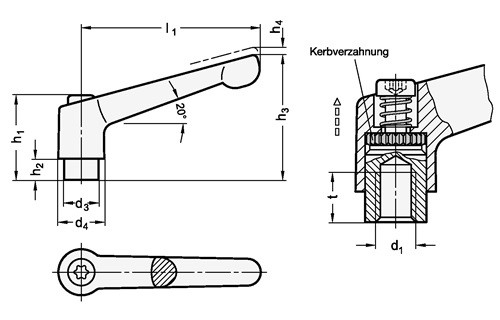

sind vorzugsweise dann einzusetzen, wenn der Spannbereich begrenzt der eine bestimmte Spannstellung erwünscht ist · durch Anheben (Ziehen) des Griffes wird die Kerbverzahnung frei und der Klemmhebel kann in die günstigste Spannposition geschwenkt werden · beim "Loslassen" rastet der Griff selbsttätig wieder ein · Griffkörper · Zink-Druckguss · Gewindebuchse und Halteschraube · Stahl, brüniert Weitere technische Eigenschaften: · d4: 30mm · h2: 12mm · h4: 5mm · l2: -mm · l1: 108mm · h1: 50,5mm · d1: M 16mm · d3: 23mm · h3: 75mm
Merkmale
| t min. | 22 mm |
| Marke | GANTER |
| Ausführung | Innengewinde |
